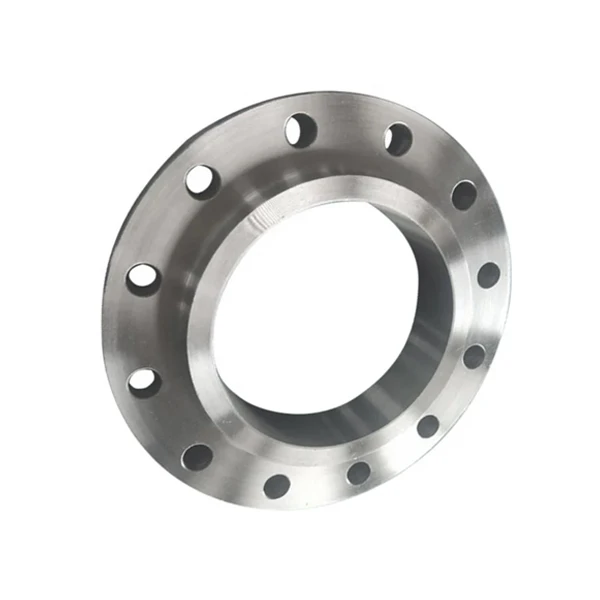

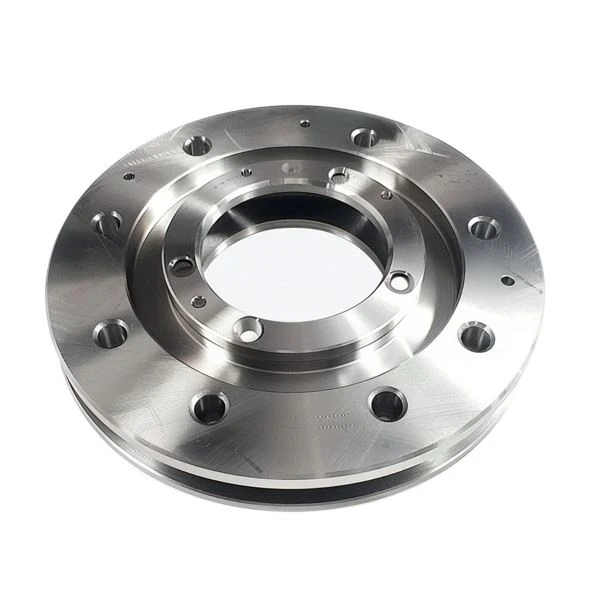

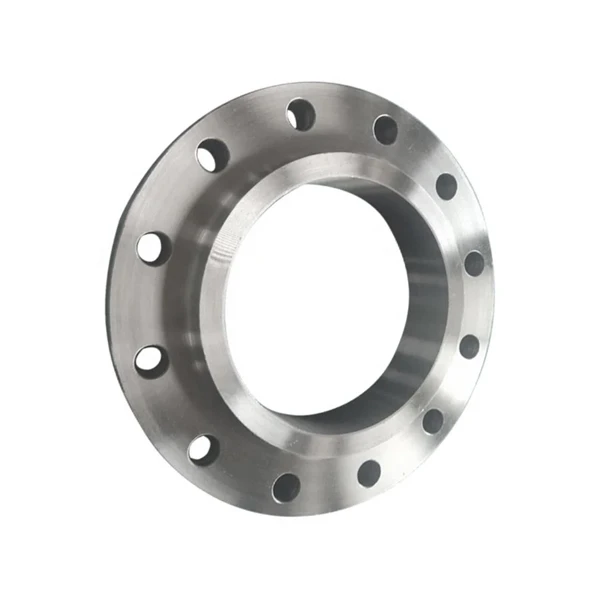

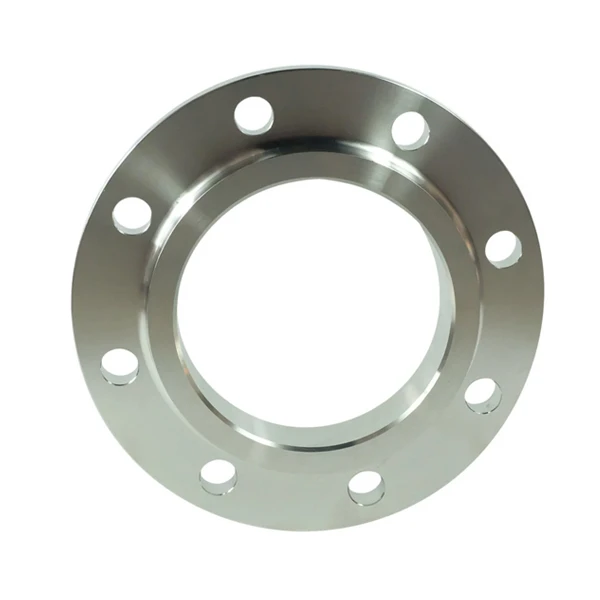

EN 1092-1 फ्लैंज
आइटम: EN 1092-1 निकला हुआ किनारा
विनिर्देश: प्रकार01,05,11,12,21,34
सामग्री: ग्रेड 1, ग्रेड 2, ग्रेड 7, ग्रेड 12
मानक: ASME B381, HG/T20592-2009
दबाव रेटिंग: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
उत्पाद का परिचय
इस आइटम के बारे में:
EN 1092-1 फ्लैंज टाइप 01 को प्लेट वेल्डिंग फ्लैंज, स्टील रिंग फ्लैंज या S/O प्लेट फ्लैंज के नाम से भी जाना जाता है। यह एक ढीला प्रकार का फ्लैंज है जो स्लिप-ऑन फ्लैंज के समान है लेकिन हब के बिना। टाइप 01 प्लेट फ्लैंज वेल्डिंग से पहले पाइप पर फिसल सकता है। पाइप और फ्लैंज को जोड़ने के लिए दो फिलेट वेल्ड, एक आंतरिक और एक बाहरी, लगाया जाएगा। ग्राहक की आवश्यकता के आधार पर उन्हें फ्लैट फेस (FF) या उठा हुआ फेस (RF) दिया जा सकता है। EN 1092-1 के अनुसार, टाइप 01 प्लेट फ्लैंज 8 प्रेशर रेटिंग में उपलब्ध हैं: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 और PN 100।
EN 1092-1 टाइप 01 प्लेट फ्लैंज फोर्जिंग या फ्लैट उत्पादों (प्लेट) से बनाए जा सकते हैं। उन्हें रोल्ड या फोर्ज्ड बार और फोर्ज्ड सेक्शन स्टील से मशीन किया जा सकता है। बड़े आकार के लिए, उन्हें बार, सेक्शन स्टील या स्ट्रिप्स से मोड़ा और इलेक्ट्रिक वेल्ड किया जा सकता है। फ्लैंज को कार्बन स्टील, कम मिश्र धातु स्टील, स्टेनलेस स्टील और अन्य उच्च मिश्र धातु स्टील को कवर करने वाली सामग्री ग्रेड के व्यापक स्पेक्ट्रम से निर्मित किया जा सकता है।
EN 1092-1 फ्लैंज प्रकार 01 PN2.5 के लिए आयाम और वजन
तकनीकी ड्राइंग और सामान्य परिचय
टिप्पणी
EN 1092-1 फ्लेंज टाइप 01 फ्लेंज का चित्र उभरे हुए चेहरे के साथ। D: बाहरी व्यास; K: बोल्ट सर्कल का व्यास; R: उभरे हुए चेहरे का व्यास; n: बोल्टों की संख्या; d: बोल्ट छेद का व्यास; वजन: टाइप 01 प्लेट फ्लेंज का वजन या द्रव्यमान; C: फ्लेंज की मोटाई; f: उभरे हुए चेहरे की ऊंचाई।
विशेष विवरण
DN15~DN600: Φ21.3~Φ1219.2मिमी
|
एनपीएस |
डीएन |
ओडी (मिमी) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
