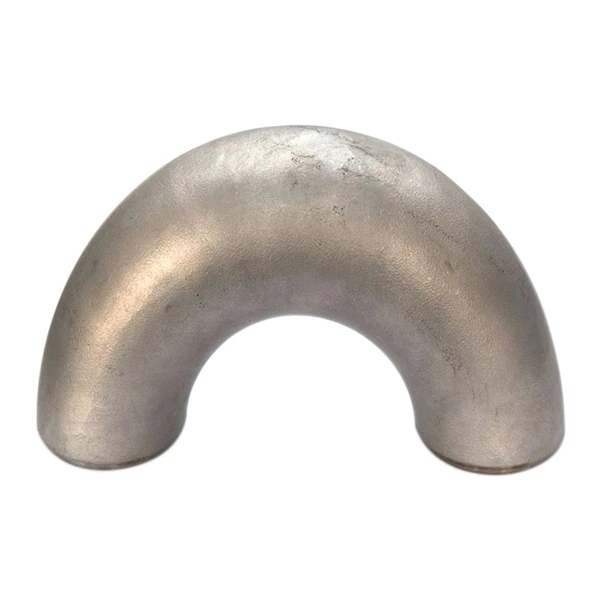

टाइटेनियम 180-डिग्री कोहनी

टाइटेनियम {{0}} डिग्री कोहनी कोहनी उत्पाद को संदर्भित करता है जिसका झुकने वाला कोण 180 डिग्री तक पहुंचता है। इसकी वक्रता त्रिज्या के अनुसार, इसे 180 डिग्री कोहनी की लंबी त्रिज्या और 180 डिग्री कोहनी की छोटी त्रिज्या में विभाजित किया जा सकता है। लंबी त्रिज्या ट्यूब के बाहरी व्यास को संदर्भित करती है जिसकी वक्रता त्रिज्या 1.5 गुना के बराबर होती है, अर्थात R=1.5D। छोटी त्रिज्या कोहनी पाइप के बाहरी व्यास के बराबर इसकी वक्रता त्रिज्या को संदर्भित करती है, अर्थात R=1.0D, (R त्रिज्या है, D कोहनी का व्यास है)। बेशक, अलग-अलग 180- डिग्री कोहनी को अलग-अलग वक्रता त्रिज्या के अनुसार भी अनुकूलित किया जा सकता है।



पाइपलाइन सिस्टम लेआउट में, आम तौर पर लंबी-त्रिज्या कोहनी कनेक्शन का उपयोग करना उचित होता है, एक छोटी-त्रिज्या कोहनी का उपयोग आमतौर पर पाइपलाइन स्थापना स्थान में अधिक कॉम्पैक्ट अवसरों या लागत को कम करने के लिए किया जाता है। छोटी-त्रिज्या कोहनी का उपयोग करते समय, इसका कार्य दबाव समान विनिर्देश की लंबी-त्रिज्या कोहनी के 0.8 गुना से अधिक नहीं होना चाहिए।



बटवेल्ड कोहनी 45/90/180 डिग्री



ASME B16.9 बटवेल्ड कोहनी को ASME B36.10 और ASME B36.19 कार्बन, मिश्र धातु पाइपों को 2 से 48 इंच (और अधिक) के बीच किसी भी आकार में फिट करने के लिए आयामों की एक विस्तृत श्रृंखला (बाहरी व्यास और दीवार की मोटाई के संयोजन) में निर्मित किया जाता है।



पाइप कोहनी के कुछ विशेष प्रकार हैं:



रिड्यूसिंग एल्बो: एक मानक एल्बो और कंसेंट्रिक रिड्यूसर के संयोजन के स्थान पर दो अलग-अलग बोर आकारों में एक इनलेट और एक आउटलेट के साथ एक पाइप कनेक्टर का उपयोग किया जाता है।



मिटर्ड कोहनी: स्टील प्लेटों को जोड़कर बनाई गई बड़ी कोहनी



छोटी बनाम लंबी रेडियस कोहनी



कोहनी को दो समूहों में विभाजित किया जाता है जो उस दूरी को परिभाषित करते हैं जिस पर वे दिशा बदलते हैं; एक छोर की केंद्र रेखा से विपरीत चेहरे तक। इसे "केंद्र से चेहरे तक" दूरी के रूप में जाना जाता है और यह उस त्रिज्या के बराबर है जिसके माध्यम से कोहनी मुड़ी हुई है।



एक "लंबी" त्रिज्या वाली कोहनी, संक्षिप्त LR के लिए केंद्र से चेहरे की दूरी हमेशा "1.1/2 x नाममात्र पाइप आकार (NPS) (1.1/2D)" होती है, जबकि एक "छोटी" त्रिज्या वाली कोहनी, संक्षिप्त SR के लिए केंद्र से चेहरे की दूरी भी नाममात्र पाइप आकार के बराबर होती है।



पाइप कोहनी विनिर्माण प्रक्रियाएं:



बटवेल्ड कोहनी 180 डिग्री विभिन्न तरीकों से निर्मित की जा सकती है, जिनमें से मुख्य हैं "मैंड्रेल प्रक्रिया" और "शीत गठन" (अन्य विधियां अण्डाकार गठन और डबल-सीम ​​वेल्डिंग विधि हैं)।



पाइपिंग में तीन सबसे सामान्य प्रकार की कोहनी 45, 90, और 180 डिग्री (या रिटर्न कोहनी) हैं।



सामग्री: विशेष मिश्र धातु, सुपर डुप्लेक्स स्टेनलेस स्टील, स्टेनलेस स्टील, कार्बन स्टील, टाइटेनियम



कई एसिड, क्षार, और मजबूत एसिड तरल मीडिया में, टाइटेनियम 180 डिग्री कोहनी में उत्कृष्ट संक्षारण प्रतिरोध होता है, और टाइटेनियम में छोटे घनत्व, उच्च शक्ति, हल्के उपकरण वजन, उज्ज्वल और साफ सतह, कोई गंदगी, साफ करने और साफ करने में आसान की विशेषताएं होती हैं।



टाइटेनियम 180- डिग्री कोहनी आमतौर पर रासायनिक उद्योग, पेट्रोलियम, धातु विज्ञान, प्रकाश उद्योग, उपकरण, बिजली उत्पादन, समुद्री जल के विलवणीकरण, चिकित्सा उपकरण, क्लोर क्षार के साथ नमक उत्पादन, इलेक्ट्रोप्लेटिंग, कोकिंग, रासायनिक उर्वरक, आदि में उपयोग किया जाता है।



टाइटेनियम 180-डिग्री कोहनी का अनुप्रयोग

पेट्रोकेमिकल उद्योग के लिए पाइप और ट्यूब

दवा उद्योग

खाद्य उद्योग

विमानन और एयरोस्पेस उद्योग

वास्तुकला सजावट उद्योग

तेल और गैस पाइपलाइन उद्योग
