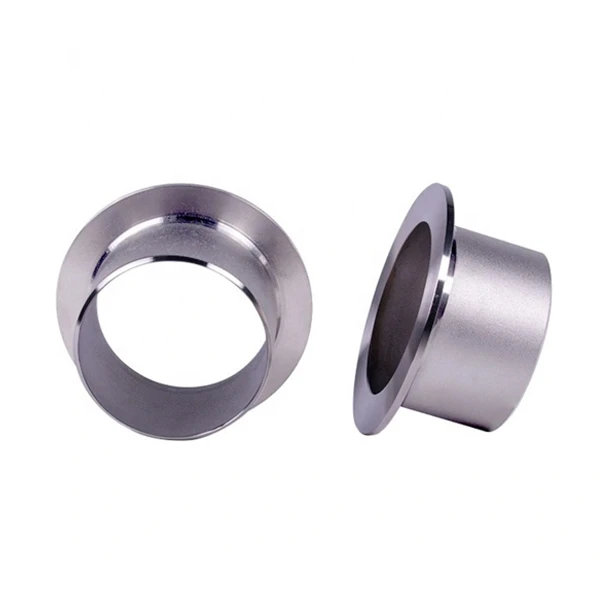

टाइटेनियम स्टब एंड

लैप जॉइंट स्टब एंड एक फिटिंग है जो वेल्डेड फ्लैंग्स को तब प्रतिस्थापित करता है जब रोटेटिंग बैकअप फ्लैंग के समर्थन की आवश्यकता होती है। टाइटेनियम स्टब एंड को मानक और गैर-मानक ANSI आयामों में आपूर्ति की जा सकती है जो विभिन्न व्यास के पाइपों को जोड़ते हैं।



हम Gr2 टाइटेनियम स्टब एंड पाइप फिटिंग की एक विस्तृत श्रृंखला की आपूर्ति करते हैं। आयामी सहनशीलता ASME B16.9 के अनुरूप है। दीवार की मोटाई मानक अनुसूची 10S और 40S ASME B36.19M दीवार पाइप के अनुरूप है।



लंबे समय तक कार्य करने की क्षमता



उच्च यांत्रिक शक्ति



स्टब एंड तीन अलग-अलग तरीकों से उपलब्ध होते हैं, प्रकार ए, बी, और सी। प्रकार ए और बी स्टब एंड जाली फिटिंग के समान होते हैं, जैसे कोहनी और टीज़, और प्रकार सी स्टब एंड अनुकूलित आकारों में बनाए जाते हैं।



टाइप करो



टाइप ए स्टब एंड का उपयोग मानक लैप जॉइंट फ्लैंज के लिए किया जाता है। स्टब एंड पर लैप की मोटाई पाइप की दीवार की नाममात्र मोटाई से अधिक या उसके बराबर होती है। इसके अलावा, टाइप ए का बाहरी कोना त्रिज्या लैप जॉइंट फ्लैंज से मिल सकता है। अंदर का कोना चौकोर होता है। लैप में आमतौर पर मशीनी दाँतेदार चेहरा होता है।



प्रकार बी



टाइप बी स्टब एंड का उपयोग मानक स्लिप-ऑन फ्लैंज के लिए लैप फ्लैंज के रूप में किया जाता है। इन छोटे सिरों पर लैप की मोटाई पाइप की दीवार की नाममात्र मोटाई से अधिक या उसके बराबर होती है। इसके अलावा, टाइप बी का बाहरी कोने का त्रिज्या स्लिप-फ्लैंज को प्राप्त करने के लिए काफी छोटा है जिसे बैकअप फ्लैंज के रूप में इस्तेमाल किया जा सकता है। आंतरिक कोना चौकोर है। लैप में आमतौर पर एक मशीनी दाँतेदार चेहरा होता है।



प्रकार सी



टाइप सी स्टब एंड का इस्तेमाल मानक लैप जॉइंट फ्लैंज और स्लिप-ऑन फ्लैंज के लिए किया जा सकता है। यह लैप के अंदरूनी व्यास पर एक गोल किनारा छोड़ते हुए फैला हुआ है। यदि आवश्यक हो, तो त्रिज्या को एक वर्ग के करीब बनाया जा सकता है। लैप की मोटाई पाइप की दीवार का 75% है। टाइप सी किसी भी बैकअप फ्लैंज को समायोजित करने के लिए पर्याप्त छोटा है। टाइप सी पर लैप जॉइंट चिकना होता है, और इसे मशीन से नहीं बनाया जाना चाहिए।



स्टब के सिरे आमतौर पर टाइप ए और टाइप बी में निर्मित होते हैं। वे दो मानक लंबाइयों में उपलब्ध हैं, लंबे (एएनएसआई) या छोटे पैटर्न (एमएसएस)।

शेड्यूल 5 और 10 के स्टब एंड आमतौर पर छोटी लंबाई में उपलब्ध होते हैं, और लंबी लंबाई विशेष ऑर्डर पर उपलब्ध होती है। शेड्यूल 40 के स्टब एंड या तो छोटी या लंबी लंबाई में उपलब्ध होते हैं।



क. तैयार करने में आसान (काटे गए किनारों को समानांतर या पूरी तरह से सपाट रखने की आवश्यकता नहीं होती)



ख. दो असमान धातुओं, जैसे एल्युमिनियम और तांबे के बीच बन सकता है।



सी. अलग-अलग मोटाई को समायोजित करता है (पतले टुकड़े को शीर्ष पर वेल्डेड किया जाना चाहिए), डायाफ्राम और पन्नी जैसी पतली सामग्री को जोड़ा जा सकता है



टाइटेनियम और इसके मिश्र धातु स्ट्यूब एंड्स का व्यापक रूप से चिकित्सा और पेट्रोकेमिकल उपकरणों में उपयोग किया जाता है।



पाइप फिटिंग में कोहनी, रिड्यूसर, टी, क्रॉस, स्टब एंड, कैप आदि शामिल हैं। एमएसएस एसपी43 टाइप-ए टाइटेनियम स्टब एंड एक प्रकार का मुख्य उत्पाद है जिसे बड़ी मात्रा में निर्यात किया जाता है।



प्रसंस्करण तकनीक: कोल्ड-रोल्ड, वेल्ड, वेल्ड-कोल्ड-रोल्ड, फास्टन और प्रेस, बट-वेल्ड या फोर्ज्ड



सतह प्रसंस्करण: क्वार्ट्ज-शॉट, सैंड-ब्लास्टिंग, पॉलिशिंग



गुणवत्ता नियंत्रण: 100% एक्स-रे, डाई प्रवेश परीक्षण, तीसरा पक्ष (एसजीएस) उपलब्ध है।



टी/टी, पेपैल, वेस्टर्न यूनियन, और एल/सी नजर में, या बातचीत के जरिए।



स्टॉक आइटम के लिए भुगतान प्राप्त होते ही 2 दिनों के भीतर।



मात्रा के अनुसार.
